EZ GLAZE

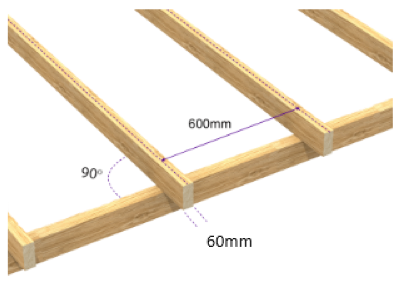

  1   Espacement des chevrons

EZ Glaze est conçu pour des chevrons de 60 mm.

La distance entre les chevrons doit être de 600 mm (centre à centre).

Assurez-vous que les chevrons sont parfaitement perpendiculaires aux poutres/mur.

EZ Glaze nécessite uniquement le support des chevrons, aucune panne n'est requise.

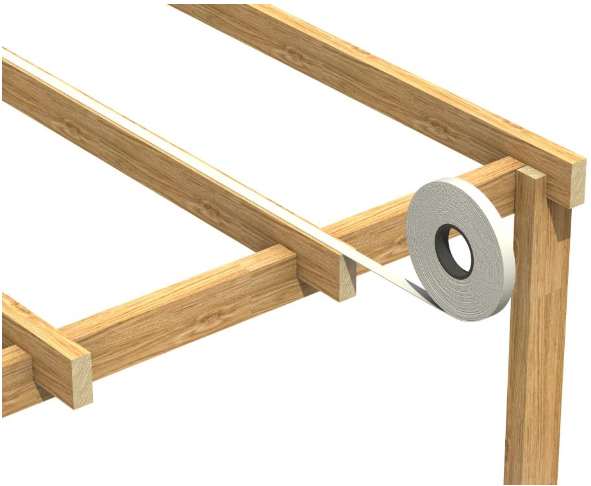

  3  Application de ruban mousse adhésive

L'application de ruban mousse sur chaque chevron réduira la friction due à la dilatation thermique.

  5   Pose du 1er panneau EZ Glaze

Fixez l'ondulation extérieure du premier panneau EZ Glaze à l'aide des vis et des rondelles spécifiées dans les trous pré-percés. Commencez par le bord inférieur et progressez vers le haut.

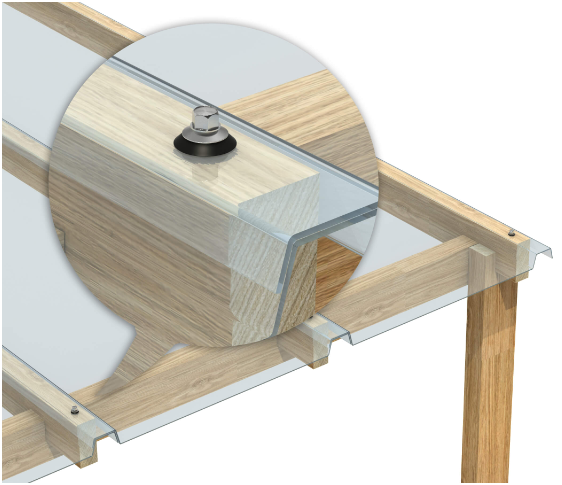

  7   Placer le 2ème panneau EZ Glaze

Fixez les deux panneaux qui se chevauchent, en utilisant les vis et les rondelles spécifiées à travers les trous pré-percés. Commencez par le bord inférieur et progressez vers le haut.

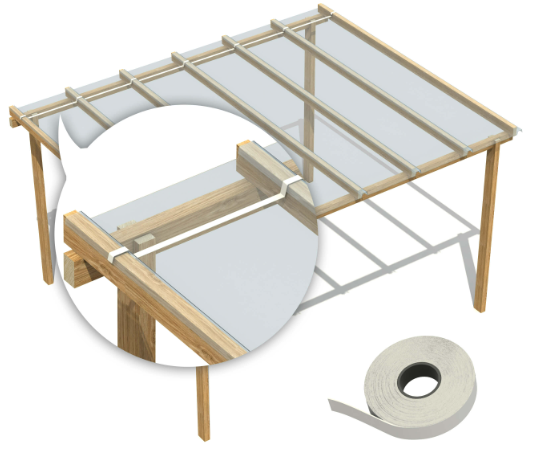

  9   Ruban butyle (non inclus dans le kit EZ Glaze)

  11   Silicone

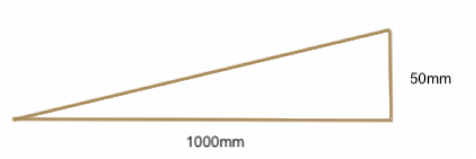

  2    Pente minimale du toit

Pour assurer un bon écoulement de l'eau, la pente doit être d'au moins 5 % (élévation de 50 mm sur 1 m de longueur)

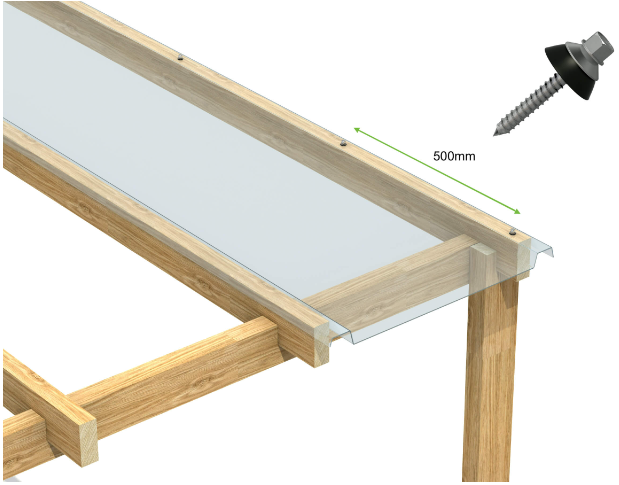

  4    Pose du 1er panneau EZ Glaze

Placez le premier panneau EZ Glaze sur les chevrons, en laissant un surplomb de 50 à 150 mm.

Pré-percez des trous de 10 mm le long de l'ondulation extérieure, tous les 500 mm.

Le 1er et le dernier forage doivent être situés à 30 mm-50 mm des bords supérieur et inférieur du chevron.

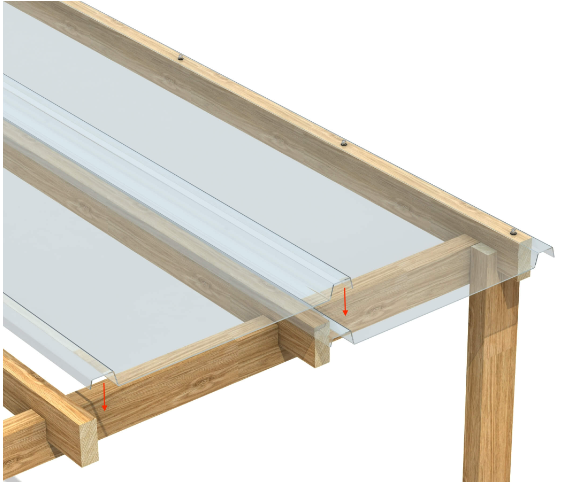

  6   Placer le 2ème panneau EZ Glaze

Placez le deuxième panneau en chevauchant latéralement le premier.

Pré-percez les deux panneaux ensemble sur le chevauchement latéral, tous les 500 mm.

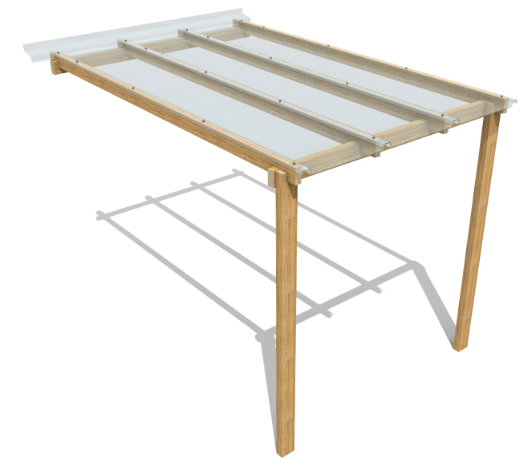

  8   Terminer l'installation

Répétez les étapes 6 et 7 avec les panneaux restants.

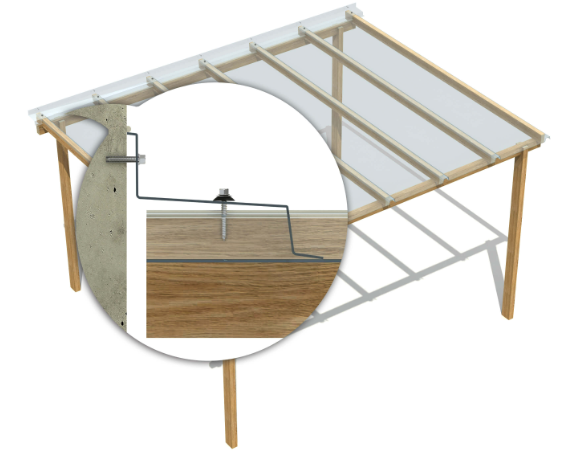

  10   Installation du solin mural principal (non inclus dans le kit EZ Glaze)

  12   Outils nécessaires pour installer EZ Glaze
